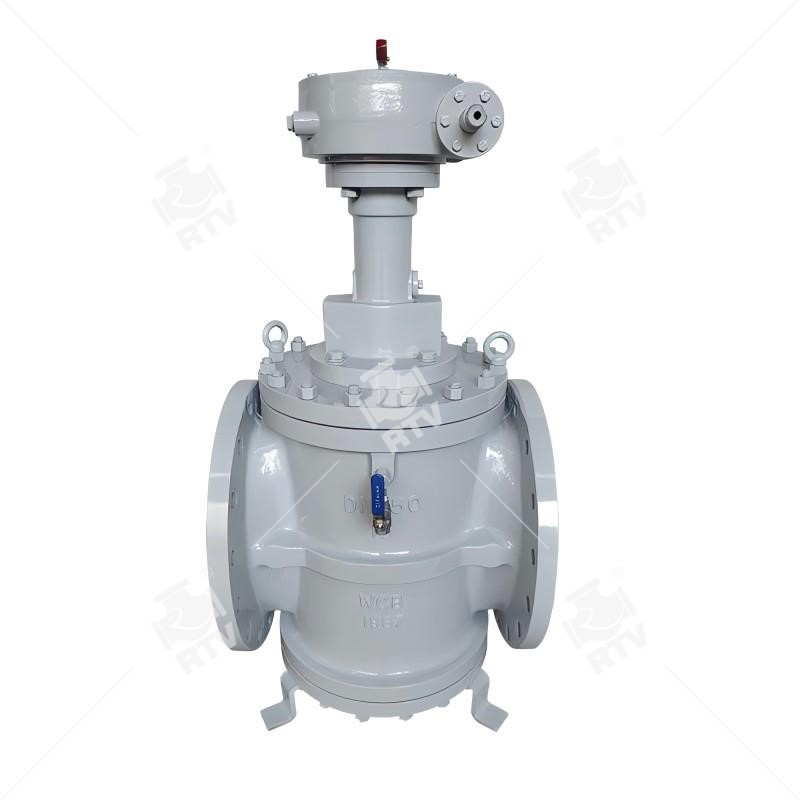

Плунжерный клапан с мягким уплотнением
Стандарт проектирования :API 6D
Сфера применения :
1. Область давления: КЛАСС 150 фунтов ~ 900 фунтов
2. Номинальный диаметр: NPS 2 ~ 36 "
3. Материал корпуса: A105, LF2, F304, F316, F304L, F316L, F51, WCB, LCB, WCC, CF8, CF8M, CF3, CF3M, A890 4A и т. Д.
4. Торцевое соединение: RF RTJ BW
5. Приводное устройство: рычаг, коробка передач, электрическое, пневматическое, гидравлическое устройство, пневматическо-гидравлическое устройство;
ОН ВЫПОЛНЯЕТ ФУНКЦИЮ СРЕДНЕЙ ПОЛОСТИ
СБРОС ДАВЛЕНИЯ
В API 6D указано: «Клапаны AII с двойным уплотнением должны иметь функцию сброса перепада давления при использовании в жидкой среде». Разница разностей разгрузочных давлений создается в результате изменения температуры окружающей среды. В нормально закрытом состоянии давление в полости клапана с двойным уплотнением может быстро увеличиваться из-за повышения температуры, и если такой перепад давления не стравливается своевременно, это может оказать серьезное влияние на работу клапана.
Как правило, клапан с двойным уплотнением и ручным управлением имеет следующие две системы сброса давления
(1]Ручная система сброса давления: Ручная система сброса давления, как правило, представляет собой игольчатый клапан, установленный на торцевой крышке (рис.1). Когда среда представляет собой жидкость, которая может быть слегка сброшена в атмосферу, она может быть оснащена такой системой сброса давления.
(2]Система сброса дифференциального термического давления: Система сброса дифференциального термического давления представляет собой трубопроводную систему с односторонним клапаном (см. рис.4). На фиг.3 игольчатый клапан 1, тройник 1, односторонний клапан 1, тройник 2 и игольчатый клапан 3 образуют диференциальную систему сброса термического давления. Если среда представляет собой жидкость, которая не может быть сброшена в атмосферу, она должна быть оборудована такой системой сброса давления (как правило, сброса давления в трубопроводе, расположенном выше по потоку).
