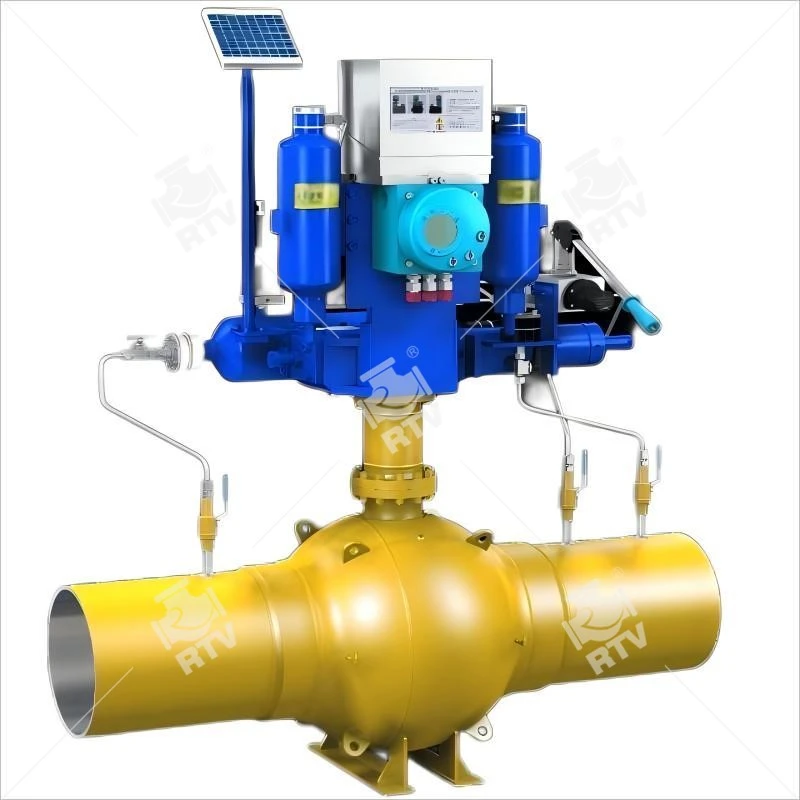

Шаровой кран с пневматическим гидравлическим приводом и ручным резервным копированием для сварки
Шаровой кран управления газожидкостной связью производства RTV Ruitong Valve состоит из газожидкостного привода рычажного механизма и шарового крана высокого давления. Источник питания газожидкостного рычажного привода напрямую берется из природного газа высокого давления в независимом трубопроводе, что означает, что после установки газожидкостного привода на клапан источник газа из корпуса клапана используется в качестве источника питания для открытия и закрытия регулирующего клапана. Чтобы избежать контакта человека с природным газом, природный газ представляет собой газ с большим разнообразием примесей, среди которых сероводород является высокотоксичным газом. Он избегает контакта с человеком и может быть собран напрямую. Интерфейс сбора газа, разработанный компанией RTV Ruitong Valve Co., Ltd., идеально подключен к приводу. После фильтрации природный газ хранится непосредственно в накопительном баке. Благодаря использованию интегрированных модулей, технологии проектирования с высокой скоростью потока и высоким давлением меньшее количество компонентов управления подвергается воздействию высокого давления, что продлевает срок службы уплотнений, сокращает количество трубопроводов и уменьшает количество точек утечки в системе, что повышает общую безопасность оборудования. Гидравлические системы имеют такие преимущества, как высокая жесткость трансмиссии, неподходящая компрессия, плавная трансмиссия и легкая герметизация. Газ имеет преимущество в высокой степени сжатия. Газожидкостный рычажный механизм идеально сочетает в себе преимущества газа и жидкости за счет преобразования режима передачи газа-жидкости. Газ высокого давления поступает в газожидкостный бак через систему управления для конверсии, а гидравлическое масло с равным давлением внутри бака запрессовывается в соответствующий гидроцилиндр поршня. В то же время гидравлическое масло в цилиндре гидравлического поршня течет обратно в другой газожидкостный бак, и действие поршня приводит в движение привод привода клапана для достижения плавного открытия или закрытия. Газожидкостный рычажный механизм работает стабильно и надежно. Полное время хода привода можно регулировать, регулируя расход гидравлического масла.
Цельносварной шаровой кран, полнопроходной сварной шаровой кран Цель:
1: Городской газ: газопроводы, магистральные и отводные подводящие трубопроводы и т.д.
2: Централизованное отопление: Крупномасштабные трубопроводы вывода отопительного оборудования, магистральные трубопроводы и ответвления.
3: Теплообменник: открытие и закрытие трубопроводов и различных контуров.
4: Сталелитейный завод: различные трубопроводы для жидкостных и газов, трубопроводы селективного сброса отходящих газов, трубопроводы газо- и теплоснабжения, трубопроводы подачи топлива.
5: Различное промышленное оборудование, различные трубопроводы термообработки, различные промышленные газопроводы и теплопроводы.
Стандартные технические условия для цельносварных шаровых кранов и полнопроходных сварных шаровых кранов:
Размер: DN15 ~ 1500
Номинальное давление: ANSI 150 фунтов ~ 2500 фунтов
Применимая температура: -35 ~ 350 °C
Материал корпуса клапана: углеродистая сталь, нержавеющая сталь, легированная сталь
Внутренний материал: углеродистая сталь, нержавеющая сталь, легированная сталь, специальные материалы
Особенности цельносварных шаровых кранов изделий:
Клапан является полнопроходным и имеет неподвижную шарнирную конструкцию.
Седло клапана и шток клапана герметизированы дважды, а седло клапана имеет независимое отверстие для впрыска смазки.
Фиксированная функция отсечения и отпускания шарика, оснащенная седлом клапана с двойным поршневым эффектом, нулевая утечка.
Корпус клапана имеет полностью сварной тип, который может удлинять шток клапана и использоваться под землей.
Антистатическая, пожаробезопасная и противодувочная функция штока клапана.
Длительный срок службы.
Он сварен из кованой стали. Поковочные материалы подвергаются ультразвуковому контролю в соответствии с требованиями неразрушающей дефектоскопии ASME. Наклон сварного шва на соединительной поверхности подвергается контролю на проплавление жидкостью.
Коррозионная стойкость и стойкость к сульфидному напряжению
Определенный припуск на коррозию оставлен на толщину стенок кузова. Шток, неподвижный вал, шар, седло и кольцо седла из углеродистой стали подвергаются химическому никелированию в соответствии со стандартами ASTM B733 и B656. Кроме того, пользователи могут выбрать различные коррозионностойкие материалы. В соответствии с требованиями заказчика, материалы клапанов могут быть выбраны в соответствии с NACE MR 0175/ISO 15156 или NACE MR 0103, а также строгий контроль качества и проверка качества должны проводиться во время производства, чтобы полностью соответствовать требованиям стандартов и соответствовать условиям эксплуатации в среде сульфуризации.
Сварка переходной трубы
Во время изготовления полностью сварного трубопроводного шарового крана переходная труба может быть приварена для приварных концов клапана. Переходная труба может быть поставлена пользователями или нашей компанией в соответствии с требованиями пользователя. При оформлении заказа укажите диаметр и длину переходной трубы А.
Технические характеристики
Нормальный диапазон размеров: от 2"-24" DN15 до DN600
Нормальное номинальное давление: от ANSI #150 до 900, PN10 до PN150
Материал: углеродистая сталь и нержавеющая сталь
Дополнительное стопорное устройство или удлинитель штока
Концевые соединения: W.ExW.E, W.ExFLG
Опциональный прямой монтаж в соответствии со стандартом ISO 5211
Полный порт или обычное отверстие
Двойная блокировка и сброс
НАСЕ МР-01-75
Соответствие стандартам
Проектирование и производство: API 6D, ASME B16.34, EN12516, DIN3357-1
Лицом к лицу (от начала до конца): ANSI B16.10, API 6D
Пожаробезопасность: API 607, API 6FA
Стыковой сварной конец: ANSI B16.25
Испытания и инспекция: API 598, API 6D
