Краткая информация
Описание клапана:

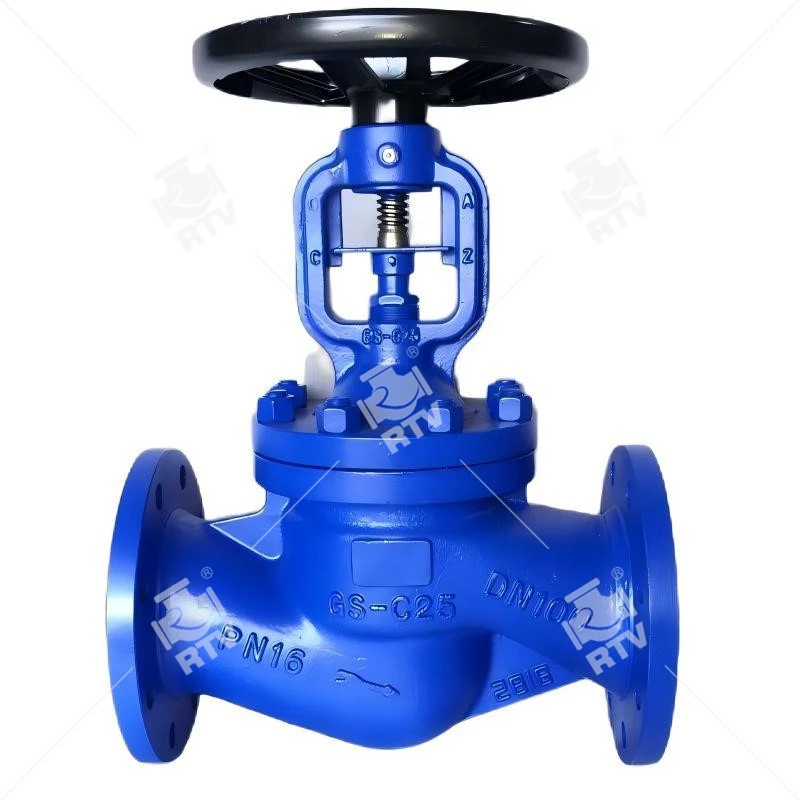

Название: Шаровой клапан с сильфонным уплотнением.
Дизайн: DIN 3356.
Корпус: GS-C25.
Номинальный размер: DN15-DN600.
Номинальный класс: PN10-PN63.
Соединительные концы: RF Фланцевые концы.
Лицом к лицу: EN558-1/линия 1 (DIN 3202 F1).
Испытание и проверка: EN12266-1.
Технические параметры и характеристики
| Продукт | Шаровой клапан с сильфонным уплотнением | |
| Номинальный диаметр | NPS 2"~24" | DN50 ~ DN600 |
| Расчетная температура. | -29°C ~ 593°C | |
| Расчетное давление | класс 150 ~ 2500 | РУ 16~ПН420 |
| Материал | A216 WCB, WCC, A217 WC6, WC9, C5, C12A, A352 LCB, LCC A351 CF8, CF8M, CF3M, CF8C, CN3MN, CK3MCUN, CN7M, А890 4А (CD3MN), 5А (CE3MN), 6А (CD3MWCuN), ASTM B 148 C95800, C95500 |
|
| Стандарт проектирования | BS 1873, ASME B16.34 | ДИН 3356 |
| Лицом к лицу | АСМЕ В16.10 | Серия EN558 |
| Окончание подключения | ASME B16.5, ASME B16.25 | Серия EN1092 |
| Стандарт испытаний | API 598, ISO 5208 | EN12266-1 |
| Операция | Маховик, коническая передача, электрическая, пневматическая | |
| Приложение | электроэнергетика, нефтепереработка, нефтехимическое машиностроение, морская нефть, Инженерия водопроводной воды в городском строительстве, химическая инженерия |
|
| Функция 1 | С сильфонным уплотнением для токсичных сред Степень утечки А |
|
| Функция 2 | OS & Y, крышка на болтах, поднимающийся шток | |
| Функция 3 | Короткий ход для легкости – быстрое открытие/закрытие | |
| Функция 4 | Для больших размеров и высокого давления: разгрузочный конус = внутренний байпас | |
| Функция 5 | Уплотнение диска может быть: плоское уплотнение, конус дроссельной заслонки = регулирующий диск | |
| Функция 6 | Посадочное место кузова может быть резьбовым или сварным | |
